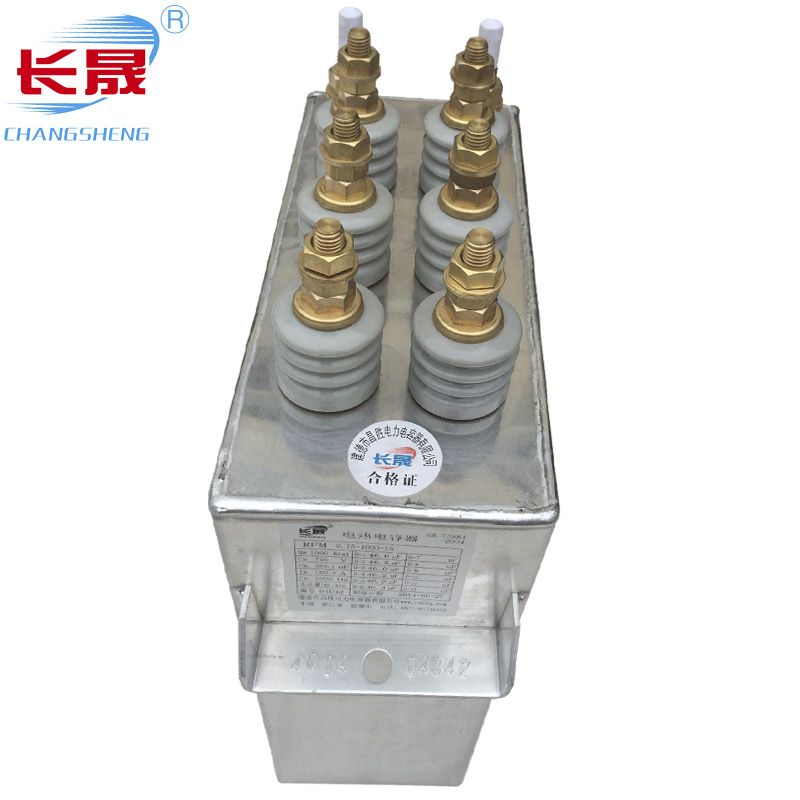

更新時間：2026-8-21 點擊:97次電熱電容器是專為高頻大電流的工業場景設計，核心圍繞高*效儲能與強散熱能力打造，整體結構可分為五大核心部分。
一、心子（電容元件組）
組成結構：由若干并聯的電容元件卷制或疊裝而成，元件采用極板外露式、寬而短的特*殊結構，極板較厚便于傳熱。
核心材質：以粗化聚丙烯薄膜作為介質，高純鋁箔作為極板；部分型號采用金屬化聚丙烯薄膜，具備局部擊穿后快速恢復絕緣的自愈功能。
特*殊設計：心子一側的公共極板直接與冷卻水管焊接，實現電氣連接與散熱一體化。
二、復合電介質與電極
電介質：采用粗化聚丙烯薄膜與高性能液體組成的復合介質，具備高介電強度和優良的高頻特性。
電極：選用高純鋁箔，導電性優異，適配高頻大電流運行場景；水冷式型號常使用較窄的鋁箔，進一步強化散熱效果。
三、冷卻散熱系統
核心部件：心子公共極板直接焊接蛇形搪錫紫銅管，部分型號采用雙層殼體螺旋水冷通道設計。
運行要求：循環冷卻水帶走運行產生的熱量，進水溫度需≤30℃，容量≤1000kvar的產品冷卻水流量需≥4L/min。
四、外殼與密封結構
箱體材質：多為矩形鋁合金箱體，部分型號采用黃銅板制作，可減少渦流損耗，兼顧機械強度與輕量化特性。
內部填充：殼體內充滿高性能絕緣液體，同時承擔絕緣防護和輔助散熱的雙重作用。
五、終端連接與保護結構
接線端子：采用瓷套銅螺桿結構，通過瓷套絕緣引出，保障高壓運行安*全。
連接與保護：公共極板通過接地螺柱完成接地，分組出線時使用截面積≥2.5cm²的軟連接片；部分高壓型號為每個元件串聯獨立熔絲，故障元件可自動切除，保障整體運行穩定。
綜上，電熱電容器的構造大家是否了解了。
